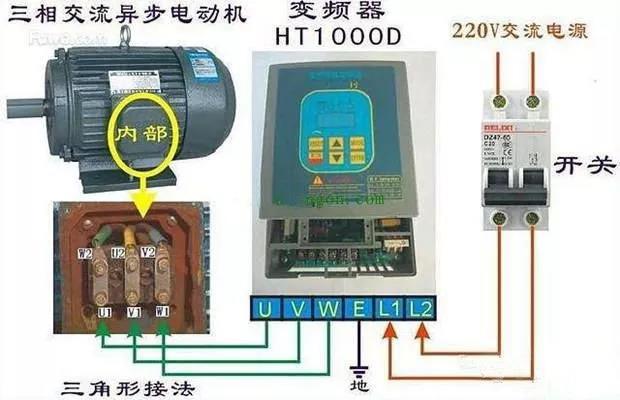

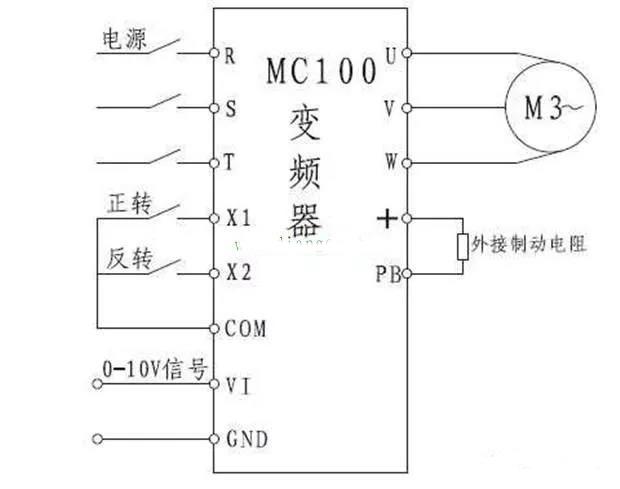

工业变频器分为单相和三相，区别于主电路提供的电压。三相是指主电路接RST三相380V交流电，输出接UVW三相线到电机。单相就是主电路接单相220v LN AC，输出也通过UVW三相线接电机。逆变器输入在主电路和电网之间，需要与空气开关串联，形成保护。不要使用漏电保护开关，否则不能正常工作，因为变频器的漏电流很大。变频器的输出端需要直接接在电机上，不要串联使用接触器等器件，否则触点引起的电压降可能导致电机不平衡工作。

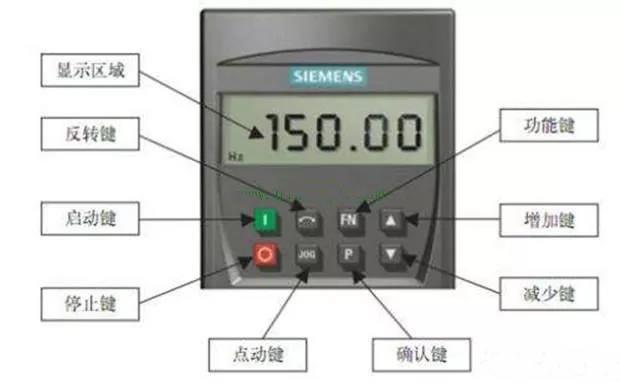

变频器的控制电路看起来线路很多，其实可以理解为两个逻辑。一个是启停逻辑控制，用来满足变频器的启停要求。这可以通过外部I/O端子来控制。简单来说，就是给变频器输入一个或两个开关触点，利用自锁按钮、plc输出点或自保继电器触点即可完成。当然，启停逻辑也可以通过面板上的运行和停止按钮来完成，或者由触摸屏工控机等采用通讯格式的上位机来控制。目前市场上大部分变频器都是通过面板上的运行和停止按钮，由启动逻辑控制的。
另一种是频率信号的给定逻辑，是一个连续的模拟量。当然也可以理解为一系列逻辑数据。工厂参数通常通过按下表面上的按钮来操作。常见的方式是外接1 10K电位器，电位器两端接10V正极和地线，取中间抽头。这样，通过旋转电位器，可以向变频器输出0-10VDC的电压，并给变频器0-50HZ的频率指令。当然，这个模拟量也可以通过电位器或变频器操作面板的触摸屏等上位机以通讯格式给出。还有多档模式给定。例如，端子上有三个端口H1H2H3，它们可以与八个不同的频率值组合来加速逆变器。
所以只要设置好变频器的启停源和频率源，变频器就可以正常运行。每个变频器的规格中对应的参数会有一点不同，但道理是一样的。
最后可以设置一些过载过流保护参数，加减速时间，频率上限参数，转矩提升参数，启动频率等速度信号输出范围等。取决于实际设备和工作条件。
